DC-DC电源芯片
首页>产品中心>DC-DC电源芯片

  • 名称 :

    CX8901X

  • 耐压 :

    120V

  • 输出电压 :

    ADJ

  • 输出电流 :

    10A

  • 工作模式 :

    异步DC-DC

  • 封装 :

    ESOP-8L
样品申领
产品规格书下载
  • 产品详情

电动自行车凭借着其轻便、环保、经济、时尚等特征备受人们追捧，喜爱。对电动车配件而言，电动自行车控制器是其关键部分。稳定、成熟的电动车控制器方案需要具备响应迅速、电机驱动安全，稳定等特点。CX8901X是一款应用在控制器方案中的高耐压120V支持10A以上大电流的DC-DC降压恒压芯片。

CX8901X是一款120V宽电压降压DC-DC电源芯片，外置NMOS+1肖特基、外围相当精简、采用 ESOP-8L封装，

CX8901X具备使能开关控制、具备低待机功耗、高效率、低纹波、具备过温保护电路，输出短路保护，限流保护,逐周期电流检测等功能，非常适合宽电压输入降压使用。

CX8901X带使能控制，可大大节省外围器件，更加适合电池场合使用，CX8901X多应用于POE交换机、园林工具、电动车控制器、BMS、仪表、LED大灯、GPS防盗器、蓝牙音箱、智能家居、LED照明控制、安防、USB口充电器。

CX8901X系列是支持宽电压输入的开关降压型DC-DC控制器，最高输入电压120V。

CX8901X具有低待机功耗、高效率、低纹波、优异的母线电压调整率和负载调整率等特性。

CX8901X支持大电流输出，输出电流可达10A以上。

CX8901X可通过设置 FB引脚的分压电阻可设置输出恒压值。

CX8901X系列采用固定频率的 PWM 控制方式，典型开关频率为100KHz。轻载时会进入跳周期模式以获得高转换效率。

CX8901X系列内部集成软启动以及过温保护电路，输出短路保护，限流保护,逐周期电流检测等功能，提高系统可靠性。

CX8901X系列采用 ESOP-8L封装，极简的外围，适合于宽输入大功率的DC-DC降压应用。

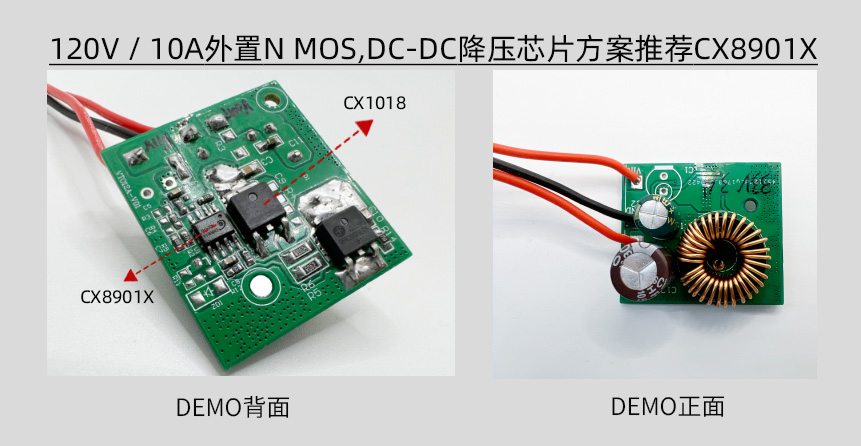

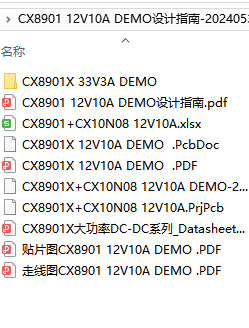

CX8901X支持宽电压120V输入，10A大电流外置N MOS管DC-DC降压方案推荐。提供CX8901X样品申请，CX8901X Demo测试及CX8901X方案开发资料等技术支持。

特点:

使能脚关断实现零功耗

宽电压输入范围10V至120V

极简的外围器件

配合外置MOS管实现10A以上的输出电流

输出短路锁住保护 /输出短路打嗝保护(修调定）

过温度保护

逐周期限流保护

输出电压灵活可调

采用ESOP-8L封装

应用范围：

电动车转换器

摩托车转换器

快充电源

非隔离 DC-DC

逆变器系统

工业控制系统非隔离式 PoE、IP摄像头
